رادار الملاحة للسفن سهل الاستخدام ومثالي لليخوت وقوارب الصيد.

1. المنتج مقدمة لرادار الملاحة للسفينة

يعد رادار الملاحة البحرية أحد أهم مكونات معدات الملاحة البحرية. فهو ينقل موجات كهرومغناطيسية ذات تردد ثابت ويكشف إشارات الصدى، ويجمع البيانات التي تم الحصول عليها بواسطة أجهزة الملاحة وأجهزة الاستشعار الأخرى لتحقيق المساعدة الملاحية وتجنب الاصطدام، وبالتالي تحسين سلامة الملاحة. إنها "عين" ملاحية السفينة.



رادار الملاحة على متن السفينة مزود بهوائي مقبب 10-بوصة، نطاق 36 نانومتر.



التطبيق في الملاحة

• تحديد المواقع

• ملاحة

• تجنب الاصطدام



2. مواصفات المنتج لرادار الملاحة للسفينة



هوائي

أ. نموذج الهوائي: SYRSB-1004

ب. طول الهوائي:58سم

ج. عرض الشعاع:أفقي:4درجات, عمودي: 25درجات.

د. تناوب:24 دورة/دقائق

الارسال

أ. التردد: 9410 ميجا هرتز ±30 ميجا هرتز (النطاق X)

ب. طاقة الإخراج:4كيلوواط

ج. عرض النبض وتردد تكرار النبض

المدى (نانومتر / كم)	عرض النبض(نحن)	تردد تكرار النبض(Hz)
0.125/0.25/0.5/0.75/1	0.08	2200
1.5	0.08	2200
	0.3	1200
2	0.3	1200
3	0.3	1200
	0.8	600
4/6/12/16/24/32/36/48/64	0.8	600

المتلقي

أ. الواجهة الأمامية للميكروويف: MIC

ب. عامل الضوضاء:8ديسيبل

ج. التردد المتوسط: 60م.هz

د. عرض النطاق: عرض النبض {{0}}.08us/0.3us

عرض النطاق الترددي ---25 ميجاهرتز/5ميغاهيرتز

واجهة

أ. تنسيق بيانات نظام تحديد المواقع العالمي (GPS): NMEA0183/IEC61162_1

ب. تنسيق بيانات AIS: IEC61162_2

ج. تنسيق بيانات العنوان: IEC61162_2

د. تنسيق بيانات السجل: IEC61162_1

ه. شاشة منفصلة: منفذ VGA

قوة

أ. الجهد المباشر المقدر: تيار مستمر 24 فولت

ب. نطاق الجهد: تيار مستمر10.2V-40.0V

ج. الجهاز كله العمل الحالي: 2.6A(24Vالعاصمة)

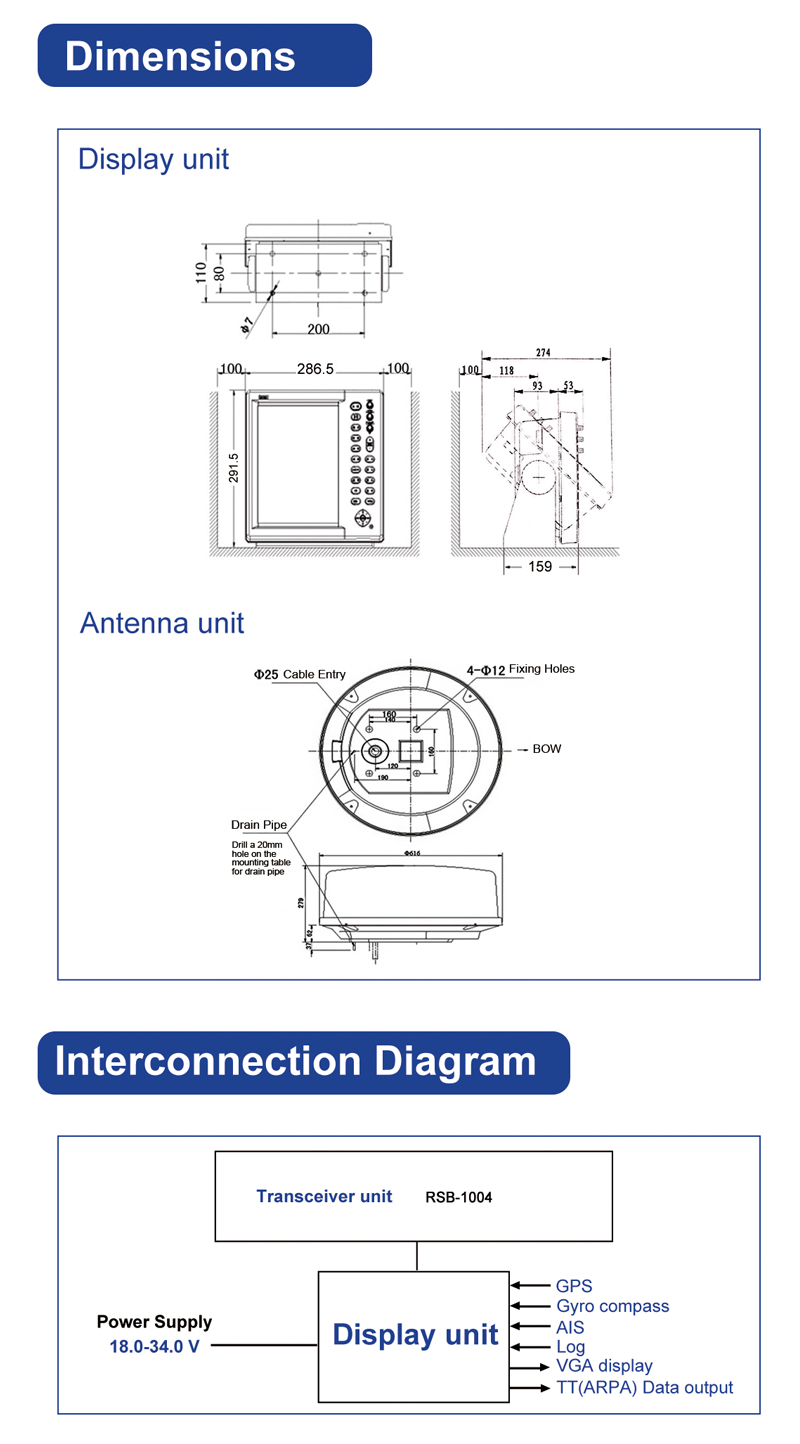

3.تفاصيل إنتاج رادار الملاحة للسفن
